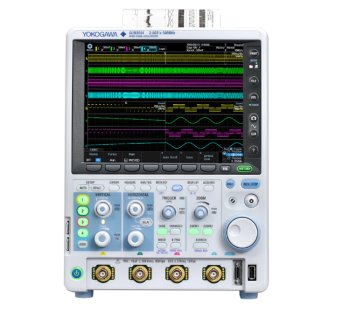

DLM3000シリーズ　ミックスドシグナルオシロスコープ

全てがパワーアップ！DLM3000シリーズ DLM2000シリーズの後継で、全てがパワーアップしました。
DLM2000の機能・操作性をそのままに、さらに使いやすく、さらに高機能になった
「プレミアムコンパクト」なオシロスコープです。

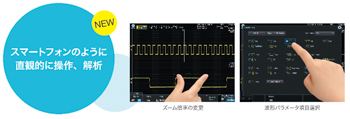

新感覚タッチオペレーション：
スマートフォンのように直感的に操作、解析。
異常な波形をさかのぼって確認できるヒストリ機能：
見過ごした過去の波形も自動的に記録。異常波形を見逃さない。
最大500Mポイント大容量メモリー
ギガビットイーサネットとUSB3.0を標準装備。データ転送速度が大幅アップ！

注目機能

アプリケーション用解析オプション　　シリアルバス解析機能 (/F01～/F05オプション)
UART(RS232) / I²C / SPI / CAN / CAN FD / LIN / FlexRay / SENT / CXPI に対応
＊別途有償にて搭載可能

組込みシステムや車載用の各種シリアルバス信号でのトリガ、デコード表示解析が可能です（シリアルバス解析オプションは4chモデルのみ搭載可能）。

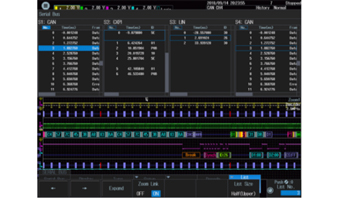

最大4バス同時解析：
4つのバスを同時に解析し、波形と対応させたデコード表示やリスト表示が可能です。速度の異なるバスが混在している場合でも、2画面ズームで詳細に確認できます。

短期レンタルによるピークカットの例短期レンタルによるピークカットの例をご紹介します。

レンタル活用事例

お客さまの課題

課題: 評価に必要であるものの、短期間しか利用しない

・利用時期と期間が不定期で、設備調達ができない。
・設備と同じ機種を必要な時期に増やしたい。
・設備台数を最小限にして、設備を有効活用したい。
・故障していない、校正された器材を使いたい。

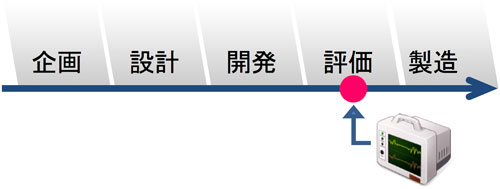

モノ作り工程における評価フェーズ

プロジェクト期間中にピンポイントでしか使わない

解決策

利用期間の不定期な計測器は、購入をせずに必要期間だけレンタル利用。開発予算を有効活用。

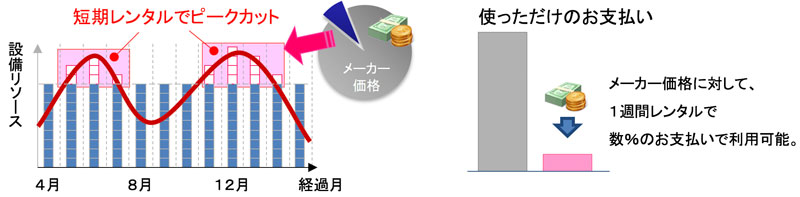

短期レンタルでピークカット。メーカー価格に対して、1週間レンタルで数パーセントのお支払いで利用可能

レンタル料金

形名	商品コード	基本料金（1カ月）	仕様
DLM3024-D-HJ　/B5/M2/P4/C1/C8	1412699	¥160,000	下記参照
DLM3024-D-HJ　/B5/P4/C1/C8	1412698	¥120,000	下記参照
DLM3054-D-HJ　/B5/M2/P4/C1/C8	1412701	¥203,000	下記参照
DLM3054-D-HJ　/B5/P4/C1/C8	1412700	¥163,000	下記参照

ミックスドシグナルオシロスコープ　DLM3000シリーズの仕様

チャンネル数：アナログ4ch or アナログ3ch + ロジック8ch
周波数帯域：200MHz[DLM3024] 500MHz [DLM3054]
サンプリング：2.5GS/s（実時間サンプリングモード）、250GS/s（等価時間サンプリングモード）
メモリ：50M（繰り返し）、250M/500M(Single)
内蔵ストレージ：約60GB(/C8)
I/F：USB, Ethernet, GPIB(/C1)
画面サイズ：8.4インチ

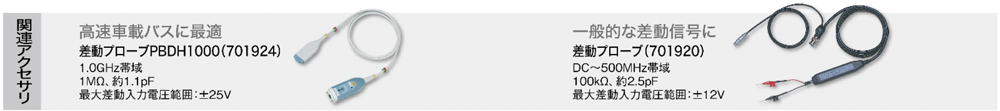

付属プローブ：701937（500MHzパッシブプローブ）4本

オプション
/B5：内蔵プリンタ（112mm）
/P4：4chモデル用プローブ電源
/M2：メモリー拡張オプション
/C1：GP-IBインターフェース + GO/NO-GO 端子
/C8：内蔵ストレージ(60GB)
