「RAM値・CAN・A/D」の測定

DTSインサイト製モジュール型測定器「RAM値・CAN・A/D」の測定

自動車は電動化が進むにつれて、人や物を運ぶ道具から「動くデータセンタ化」として急速に発展しています。
電気設計領域が増える中、ECUをはじめとした自動車のシステム制御を行う技術・製品では、評価方法の多様化と高度化が進んでいます。
多様な環境下を想定したテストやデバッグが求められます。
自動車のシステムの信頼性を高めるためには、低頻度に発生する異常現象やノイズの影響などの評価を行うことが重要です。
電気自動車・ハイブリッド自動車の機器開発を支える最新ソリューションの一つ「 RAMScope 」を紹介します。

自由な計測スタイルを実現する
GT170シリーズ

RAMScope の活用領域

RAMScope　GT170シリーズ　主な仕様

自由な計測スタイルを実現する GT170 シリーズ

DTSインサイト製 RAMScope　GT170シリーズ

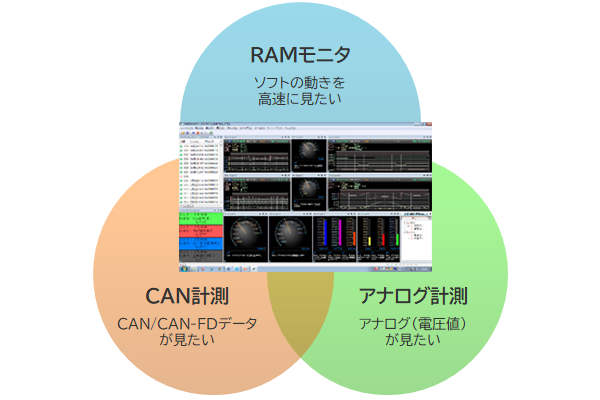

GT170 シリーズは、RAM値 (ソフトの動き) /CANデータ/アナログ値を計測・解析することができる計測ツールです。

【主な機能】

RAMモニタ（マルチ対応可）
CAN/CAN-FDデータモニタ
アナログ計測

【オリジナルアプリケーションソフト付属】

RAMScopeVP

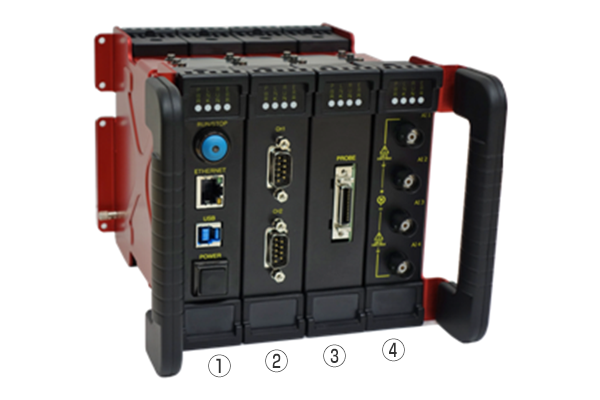

①	GT170U01	電源通信モジュール
②	GT171A01	A/D計測モジュール
③	GT171C01	CAN計測モジュール
④	GT171M01	RAMモニタモジュール

【ファイル出力】

	各計測データを.csvファイルで出力 →　容易に解析することが可能
	RAM値、アナログ値をMDFファイルで出力 →　他社ツールで読み込みも可能
	CANをASCファイルで出力 →　Vector社などの他社ツールで読み込みも可能

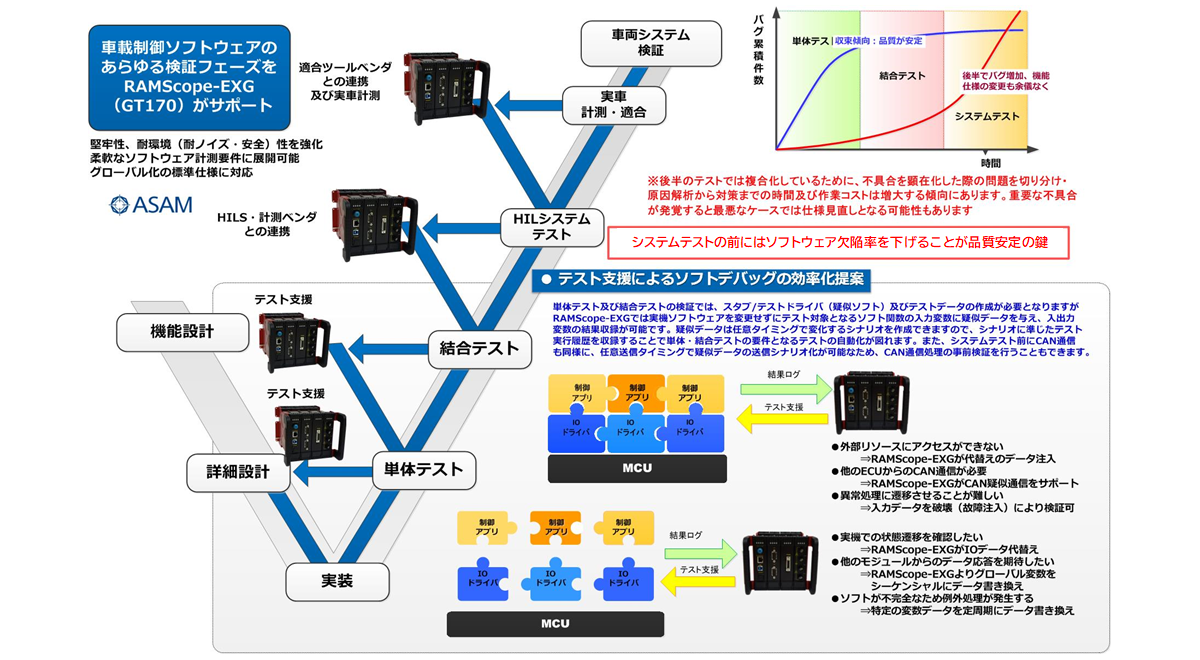

RAMScopeの活用領域

RAMScope　GT170シリーズ　主な仕様

RAMモニタモジュール＆RAMモニタプローブ

各マイコンのデバックI/Fに対応 (JTAG/SWD/DAP/NBD/AUD/AUDⅡ/AUDR/RTD/NEXUS…etc）
モニタ周期：5μs～65s (マイコン仕様およびch数による)
モニタ点数：最大2048点

CAN計測モジュール

1モジュール：2ch（CAN/Ver 2.0B/CANFD対応可能）
CAN：125K/250K/500K/800K/1Mbps
CANFD：1M/2M/4M/5M/8Mbps

アナログ計測モジュール

1モジュール：4ch (BNCコネクタ)
計測レンジ：±1/ ± 5/ ± 10/ ± 25/ ± 50/ ± 100V (10：1プローブ使用で1000Vまで)
周波数特性：DC～50kHz

商品コード	品名	型名	1カ月基本料金	備考
2871293	電源通信モジュール	GT170U01	70,000円
2871296	A/D計測モジュール	GT171A01	53,000円
2871311	CAN計測モジュール	GT171C01	44,000円	CANケーブル別途
2871294	RAMモニタモジュール	GT171M01	44,000円	プローブ別途
2871298	RAMScopeVP	GT020-LP/N	26,000円	レンタル時必須商品
2871301	RH850ファミリ用マイコンプローブ	GT102H06	42,000円	その他RAMモニタプローブの取り扱いございます
