計装機器のメンテナンス測定器ラインアップ

キャリブレータ

ポイント1 効率化

計装機器の点検・校正で
現場に持ち出す機器を削減
マルチファンクションな動作で
さまざまな入出力試験に対応

ポイント2 省力化

測定サポート機能で測定の工数削減と作業者スキルの平準化
点検機器に応じた
メニューを選択

ポイント3 SBO対策

電源喪失時にキャリブレータを
非常用電源としても活用
24Vループ電源で計装機器に電源供給
SBO：StationBlackout (全電源喪失)

工場・プラントに設置されている、計装機器の点検・校正に使用するキャリブレータを新旧比較。
点検対象に合わせて、最適機器をご選択ください。

基本機能測定項目

	CA150シリーズ		CA500シリーズ		CA700シリーズ
直流電圧	〇	発生レンジ：100m～30V 測定レンジ：500m～35V	〇	発生レンジ：100m～30V 測定レンジ：100m～50V	〇	発生レンジ：5V 測定レンジ：5～50V
直流電流	〇	発生レンジ：24mA 測定レンジ：20m～100mA	〇	発生レンジ：20mA 測定レンジ：50mA	〇	発生レンジ：24mA 測定レンジ：20m～100mA
抵抗	〇	発生レンジ：500 / 5k / 50kΩ 測定レンジ：500 / 5k / 50kΩ	〇	発生レンジ：400 / 4kΩ 測定レンジ：400 / 4kΩ	—
パルス	〇	発生レンジ：1～1100 測定レンジ：0～100000CPM	〇	発生レンジ：1～1100/min 測定レンジ：0～99999	—
熱電対	〇	発生レンジ：10種測定レンジ：10種	〇	発生レンジ：17種測定レンジ：17種	—
測温抵抗体	〇	発生レンジ：2種測定レンジ：2種	〇	発生レンジ：14種測定レンジ：14種	—
24Vループ電源	〇	24V±2V	〇	24V±2	〇	24V±1
コミュニケータ通信	—	外付け250Ω抵抗必須	〇	250Ω抵抗内蔵	〇	250Ω抵抗内蔵
圧力	—		—		〇	200k～70M Pa

	CA150シリーズ		CA500シリーズ		CA700シリーズ
20mA SIMULATE 設定した電流を吸い込み、伝送器シミュレータとしてループテスト	〇		〇		◎	圧力校正試験対応
2線式伝送器ループチェック伝送器電源DC24Vを供給しながら、DCmA信号を計測	〇		〇		〇
TC (熱電対) SIMULATE 熱電対に対応した熱起電力を発生	〇	外部RJセンサー対応	◎	外部RJセンサー対応 TCミニプラグ対応	—
RTD (測温抵抗体) SIMULATE 測温抵抗体に対応した、測温抵抗体の疑似抵抗を発生	〇	確度：0.025％+0.3℃	◎	確度 Pt100代表値： CA500：0.3℃ CA550：0.1℃	—
パルス SIMULATE 流量計からのパルス信号の積算値測定。変換器へのパルス発生。	〇		〇		—
簡易HARTコミュニケート機能ループテスト、デバイス情報の読み取り、4mA、20mA出力の調整 LRV (下限値)、URV (上限値)、ダンピングの読み取り＆書き込み	—		〇	CA550のみ	—
自動 I/O (入出力) テスト設定された校正ポイントを自動で発生・測定	—		〇	CA550のみ	◎	FieldMate連携機能
開平出力 4-20mA、1-5V出力方式をリニア、開平切り替え可能。	—		〇		—

	CA150シリーズ	CA500シリーズ	CA700シリーズ
電源	単三電池×6本 / ACアダプタ	単三電池×4本 / USBアダプタ	単三電池×6本 / ACアダプタ
電池駆動時間	約8時間 ※単三電池×6本	約16時間 ※単三電池×4本	約35時間 ※24Vループ電源オフ (電流測定時) 約10時間 ※24Vループ電源オン時
動作環境温度 / 湿度 ※結露がないこと	0～40℃ / 20～80%RH	-10～50℃ / 80％RH (～40℃) 50％RH (40～50℃)	-10～50℃ / 20～80％RH
外形 / 質量	約251×124×70mm / 約1kg	約130×260×53mm / 約900g	約264×188×96mm / 約2kg
販売 / サポート状況	販売終了品 / サポート中	現行販売品 / サポート中	現行販売品 / サポート中
メーカー販売定価	¥220,000	¥220,000～¥290,000	¥530,000～¥550,000

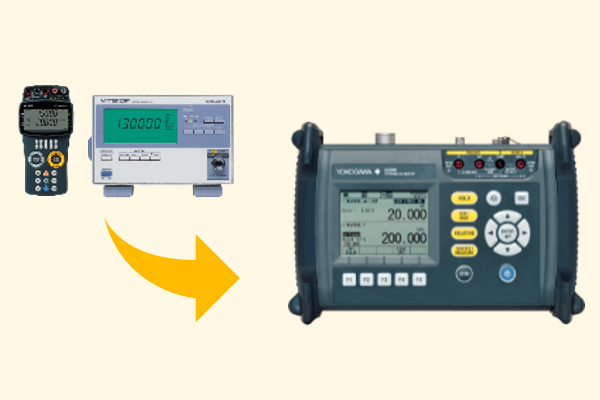

“CA700“1台で
圧力伝送器の校正を実現

従来はCA150+MT200で校正実施

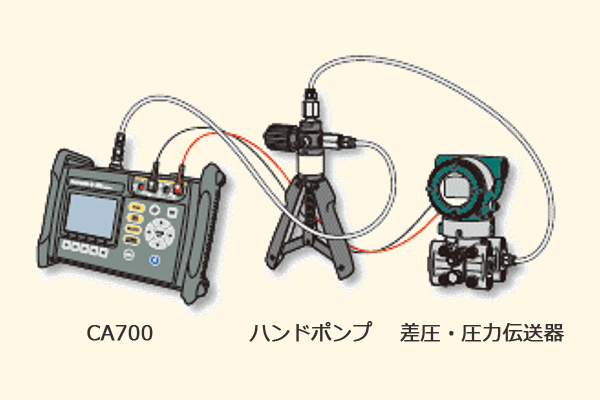

CA700は校正・試験手順を内蔵
校正・試験作業の平準化を実現

圧力伝送器・圧力スイッチの手順を内蔵

絶対圧・差圧測定はMTシリーズ

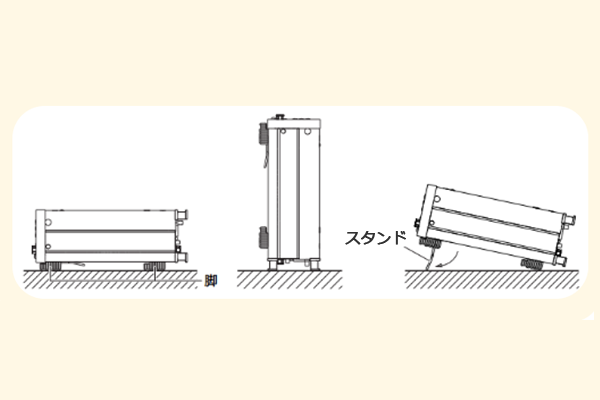

測定の姿勢影響にも要注意
設置後、使用前は必ずゼロCALを実施

		MT200シリーズ		MT300シリーズ		CA700シリーズ
筐体タイプ		ベンチトップタイプ		ベンチトップタイプ		フィールド向けポータブルタイプ
ゲージ圧	～10k Pa	〇	10k Pa モデル	〇	10k Pa モデル	—
	～3500k Pa	〇	130k / 700k / 3000k Pa 3モデル	◎	200k / 1000k / 3500k Pa 3モデル	◎	200k / 1000k / 3500k Pa 3モデル
	～16M Pa	—		〇	16M Pa モデル	〇	16M Pa モデル (レンジ：7M / 10M / 16M Pa) 外部センサーPM100使用時
	～70M Pa	—		〇	70M Pa モデル	〇	70M Pa モデル (レンジ：25M / 50M / 70M Pa) 外部センサ—PM100使用時
絶対圧	～130k Pa	〇	130k Pa モデル	〇	130k Pa モデル	—
差圧	～700k Pa	〇	1k / 10k / 130k / 700k Pa 4モデル	〇	1k / 10k / 130k / 700k Pa 4モデル	—

		MT200シリーズ		MT300シリーズ		CA700シリーズ
校正・試験手順表示＆ナビ		—		—		〇	差圧・圧力伝送器、圧力スイッチ対応
自動校正＆レポート機能		—		—		〇	FieldMate連携機能
24Vループ電源		△	DMMオプション	〇	DMMオプション	〇
コミュニケータ通信		—	外付け250Ω抵抗必須	〇	250Ω抵抗内蔵	〇	250Ω抵抗内蔵
4-20mA/1-5V 発生・測定機能		—		—		〇	入出力試験
ループテスト 20mA SIMULATE		—		—		〇	制御ループ健全性確認
測定姿勢影響 ※設置角度90°時	ゲージ圧	△	10kPaモデル：ゼロ点±0.1％ of FS	△	ゲージ圧10kPaモデル：±0.01kPa	〇	姿勢影響時、ゼロCAL実行通知機能
	絶対圧	△	130kPaモデル：±0.013kPa	△	130kPaモデル：±0.65kPa ※スタンド使用時：±0.01kPa	—
	差圧	△	1kPaモデル：ゼロ点±0.5% of FS (±0.005kPa) 10kPaモデル：ゼロ点±0.1％ of FS	△	1kPaモデル：±0.005kPa 10kPaモデル：±0.010kPa	—
試験データ保存		—		△	データ番号、日時、圧力測定値、DMM測定値、設定情報	〇	入出力値誤差率 (%)、日付、時間、合否判定の記録・表示
保存データ転送		—	なし	〇	USB	〇	USB

	MT200シリーズ	MT300シリーズ	CA700シリーズ
電源	ACアダプタ / Ni-Cd電池	ACアダプタ / Li-ion電池	単三電池×6本 / ACアダプタ
電池駆動時間	約10時間　※バックライトON時	約6時間　※全機能ON時	約35時間　※24Vループ電源オフ (電流測定時) 約10時間　※24Vループ電源オン時
動作環境温度 / 湿度 ※結露がないこと	5～40℃ / 20～80%RH	5～40℃ / 20～80%RH	-10～50℃ / 20～80％RH
外形 / 質量	約213×132×350mm / 約6.5kg	約213×132×350mm / 約6.2kg	約264×188×96mm / 約2kg
販売 / サポート状況	販売終了品 / サポート中	現行販売品 / サポート中	現行販売品 / サポート中
メーカー販売定価	¥570,000	¥616,000	¥530,000～¥550,000
