鉄道車両の設計・品質評価ソリューション

横河レンタ・リースでは研究開発分野から生産ラインまで幅広いお客さまに電子計測器レンタルをご提供しています。
電気機器の評価・品質検査などで使用する基本計測器の導入ご検討の際は、ぜひお問い合わせください。
本コンテンツでは鉄道車両の設計・品質評価に利用される計測器・ソリューションをご紹介します。

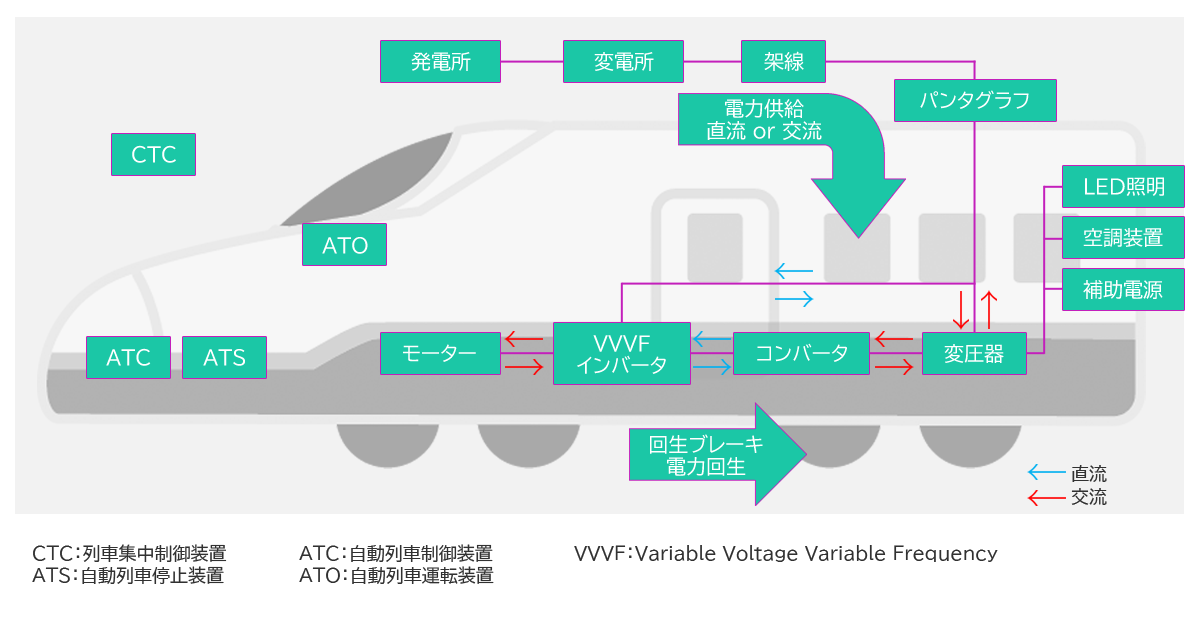

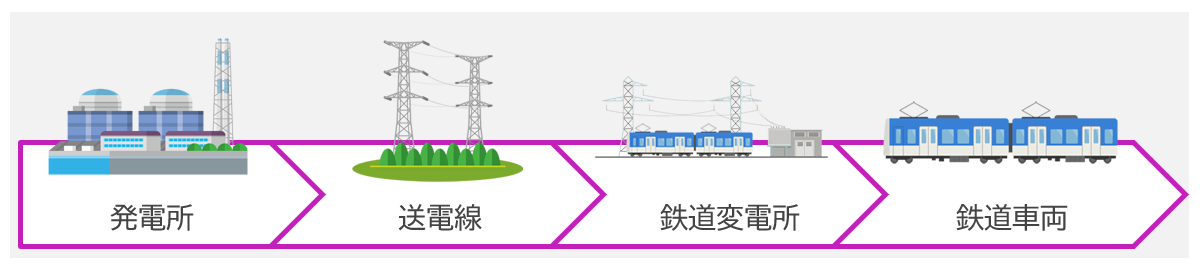

鉄道周辺環境

鉄道アプリケーション

日々進歩する技術。鉄道車両でもさまざまな部分に応用されています。
「走行抵抗低減」「省エネ向上」「加速性能向上」「減速性能向上」など、安全性・性能向上に向け、研究開発・設計・品質保証が行われています。

■ モーター
【波形観測】オシロスコープ DLM3054 / DLM5000 / 5シリーズB MSO　【波形記録】スコープコーダ DL950 DL350 / メモリハイコーダ MR8847A
【電力測定】パワーアナライザ PW3390 / PX8000 / WT1800E　【模擬電源】双方向直流電源 PXBシリーズ/RZ-X2シリーズ
【環境測定】データロガー LR8410　【制御デバック】RAMScope GT170シリーズ

■ VVVFインバータ
【波形観測】オシロスコープ DLM3054 / DLM5000 / 5シリーズB MSO
【波形記録】スコープコーダ DL950 DL350 / メモリハイコーダ MR8847A / MR6000
【電力測定】パワーアナライザ PW3390 / PX8000 / WT1800E　【模擬電源】双方向直流電源 PXBシリーズ/RZ-X2シリーズ
【環境測定】データロガー LR8410　【制御信号模擬】ファンクションジェネレータ AFG31000シリーズ

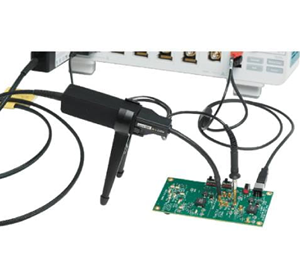

【スイッチング測定】光絶縁プローブ TIVP1

■ コンバータ
【波形観測】オシロスコープ DLM3054 / DLM5000 / 5シリーズB MSO　【波形記録】スコープコーダ DL950 DL350 / メモリハイコーダ MR8847A
【電力測定】パワーアナライザ PW3390 / PX8000　【電源評価】DC電源アナライザ N6705C　【総合評価】パワエレ関連ソリューション

■ 変圧器
【電力測定】パワースコープ PX8000

■ ATO
【波形観測】オシロスコープ DLM3054 / DLM5000 / 5シリーズB MSO　【波形記録】スコープコーダ DL350
【制御信号模擬】ファンクションジェネレータ AFG31000シリーズ / WF1968　【制御デバック】RAMScope GT170シリーズ

■ ATC
【波形観測】オシロスコープ DLM3054 / DLM5000 / 5シリーズB MSO　【波形記録】スコープコーダ DL350
【制御信号模擬】ファンクションジェネレータ AFG31000シリーズ　【制御デバック】RAMScope GT170シリーズ

■ ATS
【波形観測】オシロスコープ DLM3054 / DLM5000 / 5シリーズB MSO
【制御信号模擬】ファンクションジェネレータ AFG31000シリーズ　【制御デバック】RAMScope GT170シリーズ

■ LED照明・空調装置
【環境測定】データロガー LR8410

■ 補助電源
【模擬電源】双方向直流電源 PXBシリーズ/RZ-X2シリーズ　【電源評価】DC電源アナライザ N6705C

■ すべてのアプリケーション
信号波形測定器ラインアップ

横河計測オシロスコープ DLM3054

モーター　VVVFインバータ　コンバータ　ATO　ATC　ATS

DL1600/DL1700シリーズの最新モデル。
伝統の縦型デザインでコンパクトな筐体。

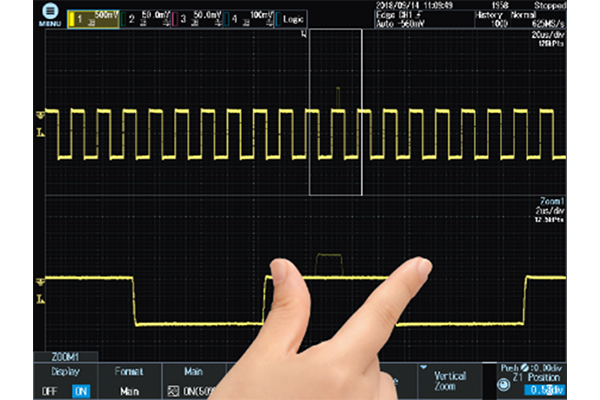

メモリも500Mptsに拡張され、8.4型カラータッチスクリーンによる操作性が改善されています。

横河計測
オシロスコープ
DLM3054

小型・軽量＆タッチスクリーン
最大500Mポイントのロングメモリ
最大100,000個を記憶するヒストリ機能

アナログ3ch＋ロジック8ch
アナログ・ロジック同時測定

DLM3054

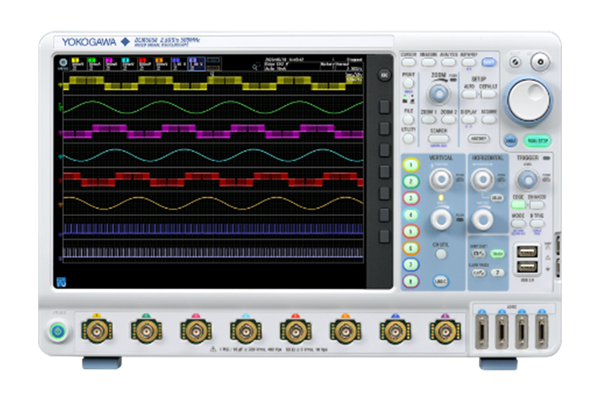

8チャネル・オシロスコープ DLM5000

モーター　VVVFインバータ　コンバータ　ATO　ATC　ATS

横河計測
ミックスドシグナルオシロスコープ
DLM5000

最大周波数帯域：500MHz
最高サンプリング速度：2.5GS/s (全ch)
最大メモリ：500Mpts

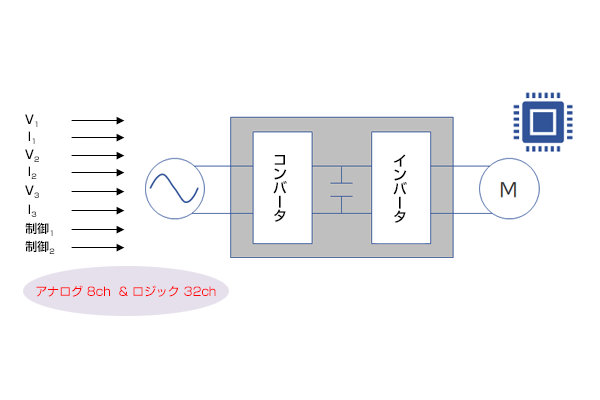

三相モーターの3つの線間電圧と3つの相電流同時測定。
インバータ内の6つのIGBTのゲート制御信号同時測定。

大型の12.1型タッチスクリーンを搭載。
8チャネルのアナログ信号を詳細に観測したり、パラメータやズーム画面の表示、FFT解析結果などデバッグに有効な情報を一度に表示できます。

DLM5000

オシロスコープ 5シリーズB MSO

モーター　VVVFインバータ　コンバータ　ATO　ATC　ATS

1台で最大8チャネルのアナログ入力をサポート。
視認性の高い大型ディスプレイを備えています。
組み込みシステムに必要なシリアルバストリガの解析機能などに対応し、技術者の生産性を高めます。
EVや工作機械などに搭載される三相モータや駆動・制御システムなどのパワー/効率測定、デバッグができます。

テクトロニクス
ミックスドシグナル・オシロスコープ
5シリーズB MSO

8チャネル
周波数帯域：350MHz～2GHz (モデルにより異なる)
最大サンプリングレート：6.25GS/s
垂直分解能：12bit
各種シリアルバス解析対応

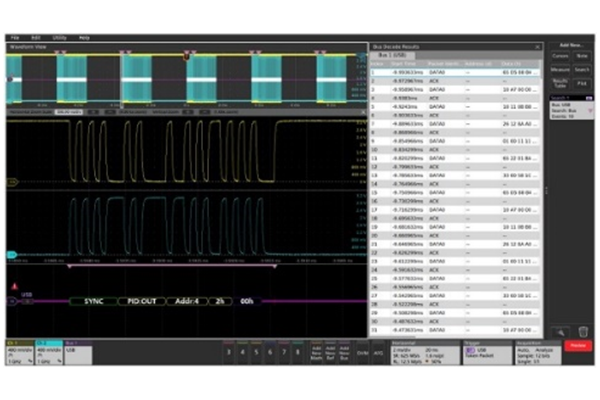

シリアル・プロトコル・トリガ/解析など、エンジニアに必須ツールも用意されている。
大型ディスプレイにより、高い操作性を備えています。

5シリーズB MSO

横河計測スコープコーダ DL950　DL350

モーター　VVVFインバータ　コンバータ

スコープコーダは、ディジタルオシロスコープの使い勝手と多チャネルデータレコーダを融合したモジュール方式の統合型計測器です。
スコープコーダ一台で、低電圧から1000Vまでの絶縁アナログ信号、ディジタル信号、エンコーダ信号、車載ネットワークのCAN/ CAN FD/ LIN/ SENT通信信号、振動やひずみ、温度などNVH信号を同時にデータ収録し、データ表示、分析ができます。

横河計測スコープコーダ DL950

8スロット　高機能研究開発・大規模検証に

横河計測スコープコーダ DL350

2スロット　簡単、小型軽量。
完成品評価・市場メンテナンスに

スコープコーダのプラグインモジュール共通仕様※になっており、測定器の違いによるデータの相違を共通モジュールを使用することで防ぐことができます。
開発段階での測定クオリティを、そのまま完成品評価、メンテナンス現場でご利用いただけます。※⼀部モジュールを除く

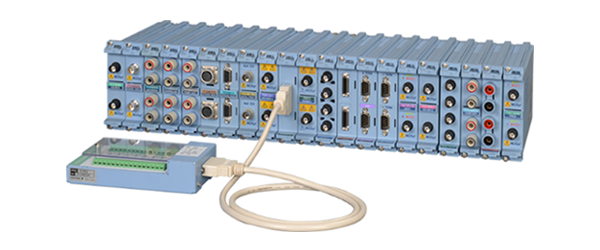

多彩なプラグインモジュール

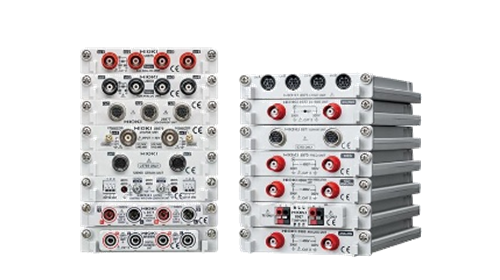

高速・高精度の電圧測定から温度、加速度、ひずみ、周波数、ロジック、およびCAN/ CAN FD/ LIN/ SENT車載シリアル通信データの計測など、多彩なプラグインモジュールをご用意。
DL950本体の8つのスロットに装着し、お客さまの測定ニーズにあわせて柔軟に構成を組むことができます。

DL950

DL350

現場や研究開発試験に MR8847A

モーター　VVVFインバータ　コンバータ

MR8847Aと任意波形発生ユニットを組み合わせて用いることで、測定現場で測定したトラブル波形を再現・発生させることができます。
これをシミュレーション試験などに用いることで、トラブル解析に役立てることができます。
測定からトラブル波形の発生、その解析まで、すべてMR8847A一台で行なうことができます。
高圧ユニットU8974はDC1000V、AC700Vまで電圧を入力することができます。そのため、海外の380Vや480Vなどの高電圧電源ラインでも測定することができます。

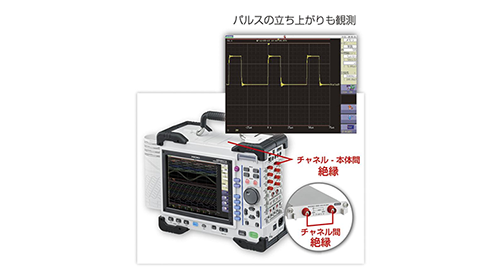

最高20MS/sの高速サンプリング＆全ch絶縁入力

全チャネル同時20MS/s^※ (分解能50nsec) の多チャネル・高速サンプリング。
パルスの立ち上がり波形や突発的に発生する異常動作、瞬時波形を高精度で測定。
アナログ入力チャネル間および入力チャネルと本体間は絶縁素子によって絶縁。

U8975, U8977, U8978 装着時の最高サンプリング速度: 10MS/s

全17種の豊富なユニットであらゆる測定シーンに対応

インバータ・UPS試験：負荷変動時の動作試験・評価、UPS切り替え動作の確認
電力モニター＆ロガー：電源ON/OFF時や負荷変動時の電力変動、電力の長期変動
制御シミュレーション：各種制御信号の模擬出力、車載バッテリDC12Vの変動模擬出力
振動・耐久試験：エンジン制御と振動の関係、機器の耐久性の確認　など

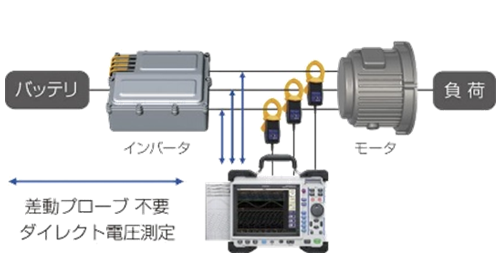

差動プローブなしで高電圧直接入力　高圧ユニットU8974

最大電圧DC1000V，AC700Vまで直接入力可能。
高電圧測定に用いなければならなかった差動プローブは必要ありません。
対地間最大定格電圧は 1000V (CATⅢ)、600V (CATⅣ）

アプリケーション例～モータの回転数測定～

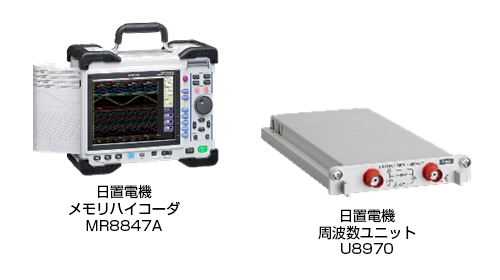

メモリハイコーダMR8847Aと周波数ユニット8970を使用し、電車のモータの回転数を測定します。

周波数ユニット8970の入力部は、三相200Vラインまで直接入力が可能な高耐圧設計です。
(最大入力電圧DC400V、対地間最大定格電圧AC/DC300V CATⅡ)
1台の周波数ユニット8970で2箇所の測定ができます。
「スムージング機能」を使用すると、波形が滑らかになり、リアルタイムで周波数 (回転数) の変動が分かりやすくなります。
「ホールドOFF」にすると、周波数 (回転数) の減速予測機能により減速・停止予測ができます。

MR8847

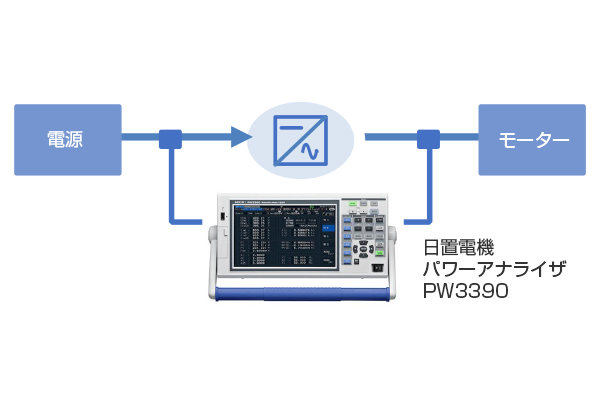

持ち運び高確度で電力解析ができるパワーアナライザ

モーター　VVVFインバータ　コンバータ　変圧器

高精度に測定できるポイント

電力基本確度±0.04%rdg.±0.05%f.s.
200kHzの広い周波数帯域で、フラットな周波数特性
独自の電力解析エンジンで測定波形を高精度に演算
電流セン方式および電流センサの位相補正機能

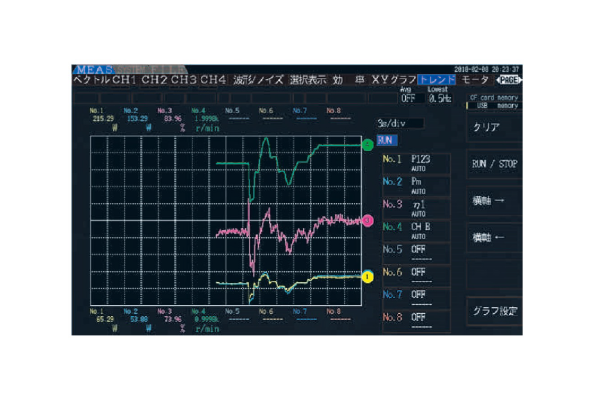

効率の時間変動を視覚的に把握

測定値が急激に変動する過渡状態も、微小な変動をする定常状態も、変動の様子を視覚的に把握できます。

インバータの高周波ノイズを評価

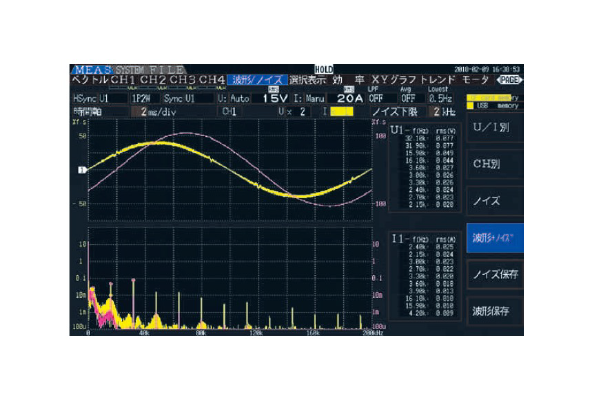

DC～200kHzのノイズ成分を周波数解析できます。
インバータやスイッチング電源により発生するとされる2kHz～150kHzの伝導ノイズの評価に有効です。

PW3390

過渡的な電力測定ができるプレシジョンパワースコープ

モーター　VVVFインバータ　コンバータ　変圧器

一般的なパワーメータで評価が難しいような、急速な挙動を伴う機器や高い周波数で駆動される機器などを対象に、高精度な電力測定を可能とするオシロスコープ・ベースの電力測定器です。
測定時間範囲を指定して過渡的な電力測定ができるため、開発製品の電力性能評価を詳細に行うことができます。
100MS/s・12ビットで、20MHz帯域による高速波形の捕捉し、電力測定を行えます。

横河計測
プレシジョンパワースコープ PX8000

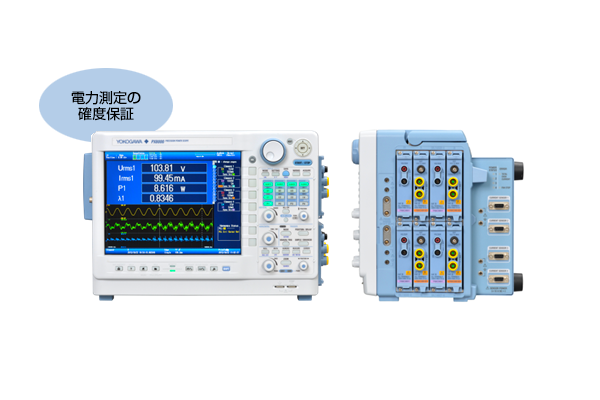

オシロスコープによる電力測定は確度保証がされていませんが、PX8000では電力関連の測定値の確度を仕様によって保証されています。より信頼性の高い電力測定ができます。

瞬時電力演算

電圧と電流の波形だけでなく、瞬時電力波形もデータ収集できます。
たとえば、モーターの始動時の過渡的な電力波形評価ができます。

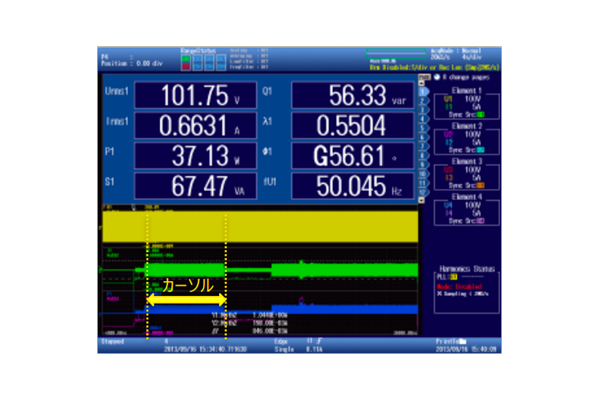

カーソル指定区間の電力演算

測定したい波形区間をカーソルで指定することで、指定区間の数値データを演算できます。

PX8000

新世代電源　双方向直流電源（回生型）

モーター　VVVFインバータ　補助電源

直流電源と直流電子負荷の両機能を持つ、新世代電源。最適な設備運用が可能。
電力を熱エネルギーに回生せず、電力系統に回生することで、エネルギー消費削減。省エネ対応。

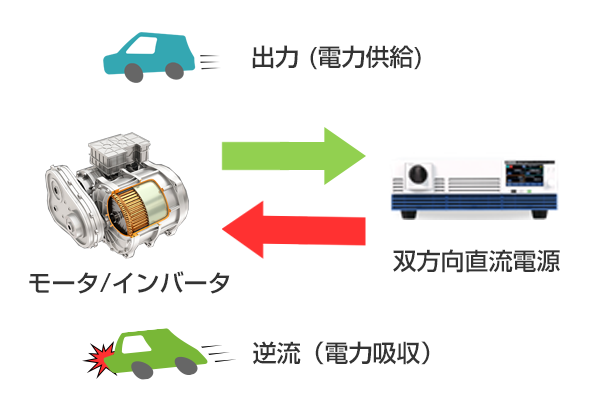

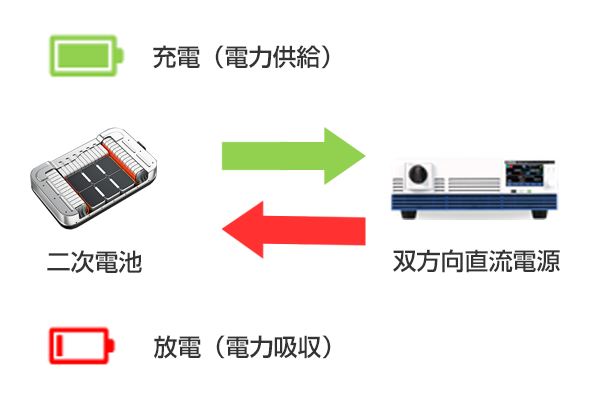

双方向電源1台で模擬試験も可能に！

バッテリー充放電試験

モータ/インバータ試験

菊水電子工業　PXBシリーズ

3Uサイズで最大20kW
多機能電源と回生電子負荷を1台に凝縮
入力電圧による出力制限なし
動作温度0~50℃のタフ性能
効率85％以上の省エネ対応
用途に合わせて、選べる応答速度

高砂製作所　RZ-X2シリーズ

ハイブリッド電源 (双方向直流/充放電)
電力回生技術 (系統に影響を与えない回生電流)
ズーム機能 (高効率、低ノイズ)
高速応答性 (高安定度、負荷変動)
ファン騒音抑制 (増設による大容量化を提供)

配線が困難な場所での測定に LR8410

モーター　VVVFインバータ　空調設備　LED照明

多チャンネルの測定では配線が多くなり、天井や床下などの配線が難しい場所では、長い配線を引き回したり、断線にも注意を払い、大変苦労してセットアップをしていました。

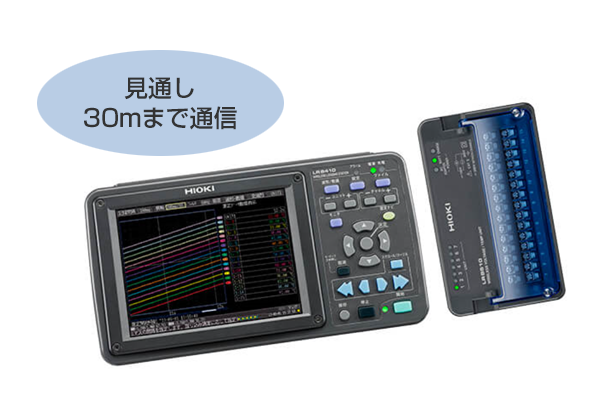

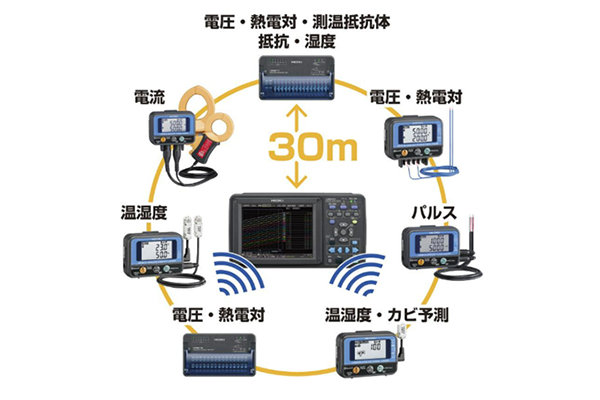

LR8410は、測定ユニットで取ったデータをBluetooth無線技術で転送します。
見通しで30mまで通信可能なので配線が困難な場所の測定に適しています。

日置電機
ワイヤレスロギングステーション
LR8410

LR8410は1台で測定ユニットを最大7ユニット制御できます (最大105ch測定) 。
また、複数台での測定結果を同じ時系列のデータとして観測することができます。

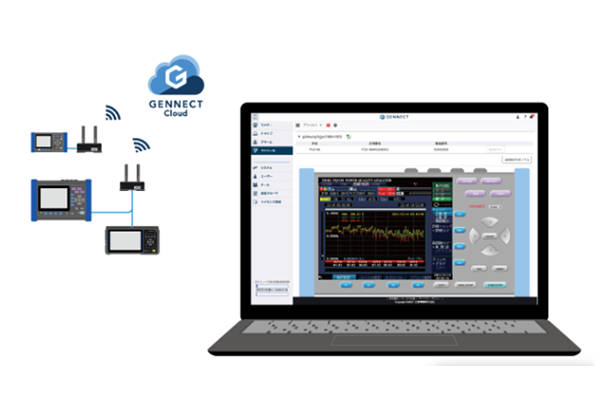

遠隔操作でリアル対三モニタリングが可能。
現場で起きていること、異常が起きたらすぐに知らせて確認、共有が可能。

LR8410

DC-DCコンバータの効率的な電源デバッグ　最大4出力のDC電源アナライザ

コンバータ　補助電源

組み込みシステムの電源にはDC-DCコンバータがあります。
負荷変動、電源変動、過渡応答など電源性能を検証／評価するには、多様な計測器をセットアップして測定する必要があります。
DC電源アナライザは、こうした複数の計測器を1台に統合した、電源性能の評価・解析を行うための新しいシステム電源です。

POLなどの検証にも

最大4個の直流電源モジュールを実装可能で、さらにデジタルマルチメータ、オシロスコープ、任意波形発生器、データロガー機能を統合して測定システムを1台で構築することができる多機能電源です。

メーター・ビュー

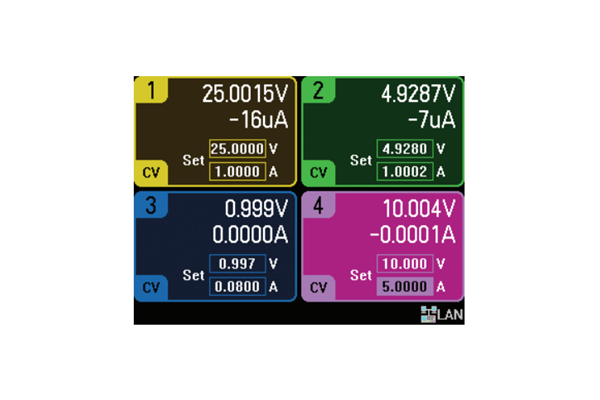

4つの出力すべてを同時に表示できます。各出力に対して、測定された電圧／電流値と設定された電圧／電流値の両方が表示されます。

データロガー・ビュー

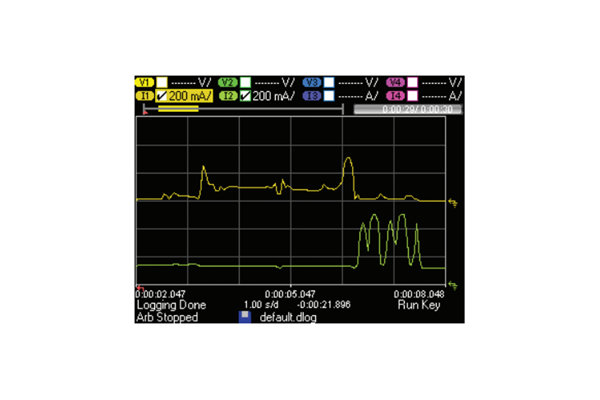

複数のトレースにデータを記録できます。
この図では、出力1と出力2からの電流を30秒間捕捉しています。

このほかに、オシロスコープ・ビューや、任意波形発生選択メニューなどがあります。
統合された測定・発生メニューが用意されています。

N6705C

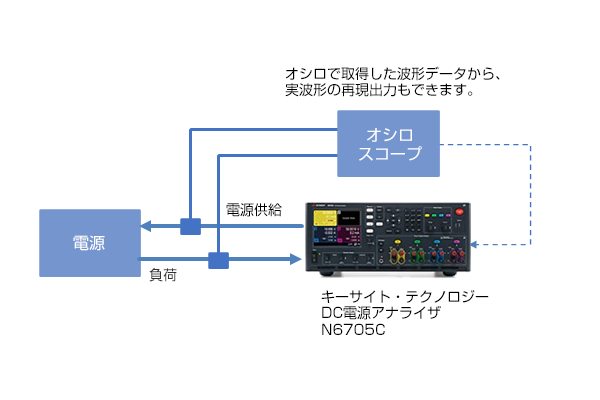

実環境信号の模擬によるテスト　ファンクションジェネレータ

VVVFインバータ　ATO　ATC　ATS

ECUテストでは、信号発生器からのピュアな信号だけでなく、実環境の信号で動作検証を行うことがあります。

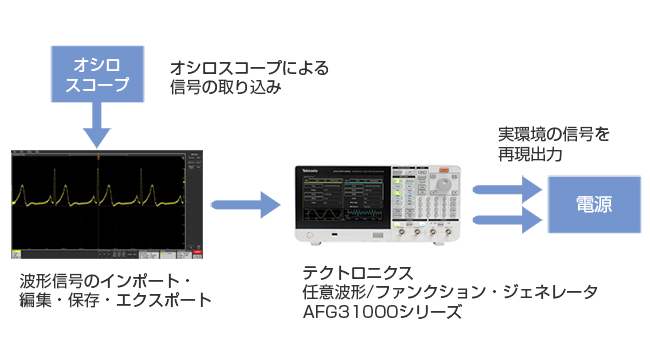

実信号の簡単な信号模擬の方法として、オシロスコープで取得した信号波形のデジタルデータを任意波形／ファンクションジェネレータのメモリに転送して、その信号波形データから実環境の模擬信号を出力する方法があります。
