情報通信ネットワークを支える 光デバイス・ネットワークソリューション
情報通信ネットワークを支える 光デバイス・ネットワークソリューション
2030年に向けて進化が止まらない通信ネットワーク。
特に大きく変わろうとしているのが、光ネットワーク技術です。
5G普及、8Kコンテンツのインターネット配信、遠隔医療、IoT機器からのデータ収集、AIによるビッグデータ流通、自動運転のための送受信など、あらゆる分野の屋台骨になります。
5Tbps級光伝送用信号処理技術、マルチコアファイバ光伝送技術、高効率光アクセス技術など様々な基盤技術の研究開発が進みだしています。
現在の光通信技術も支えつつ、次世代に向けた研究開発までサポートする光測定器、ネットワーク測定器のラインアップをご紹介します。
ピックアップソリューション

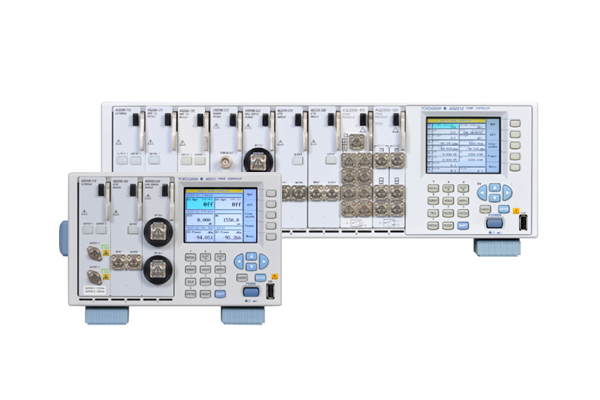

光デバイスや光伝送装置の測定に最適なテストシステム
さまざまな光デバイス、光伝送装置を測定・評価する際は測定器をいくつも並べて積み上げる必要がありましたが、AQ2200マルチアプリケーションテストシステムはパワーメータ、光源、光元帥器、光スイッチがモジュールになり1つの筐体に、そして複数人が遠隔操作もできるため最適なソリューションを提供します。
横河計測
マルチアプリケーションテストシステム
AQ2200 Series

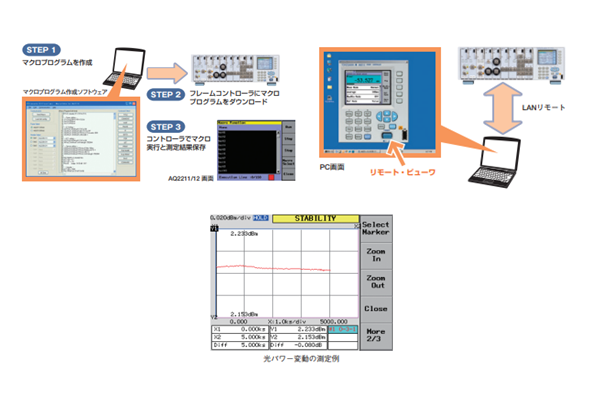

自動システムに威力を発揮する優れた3つの機能。
1.マクロプログラム機能
2.リモート・ビューワ・ソフトウエア
3.スタビリティ/ロギング機能
AQ2211：フレームコントローラ (3スロット)
AQ2212：フレームコントローラ (9スロット)
【光源】
AQ2200-112：光源モジュール (DFB,1/2 チャネル)
AQ2200-131：Grid TLSモジュール (C/Lバンド1チャネル)
AQ2200-132：Grid TLSモジュール (C/Lバンド2チャネル)
【光センサ】
AQ2200-212：センサモジュール
AQ2200-222：デュアルセンサモジュール (2チャネル)
AQ2200-215：センサモジュール (ハイパワー対応）
AQ2200-232：光センサヘッド (長波長)
AQ2200-242：光センサヘッド (短波超)
AQ2200-202：インターフェースモジュール (2チャネル)
AQ2200-312：ATTNモジュール (スタンダード)
AQ2200-332：ATTNモジュール (モニタパワーメータ内臓)
【光スイッチ】
AQ2200-421：OSWモジュール(1×2/2×2、2チャネル)
AQ2200-411：OSWモジュール (1×4/1×8)
AQ2200-412：OSWモジュール (1×16)
【光トランシーバテスト】
AQ2200-642：トランシーバ I/Fモジュール

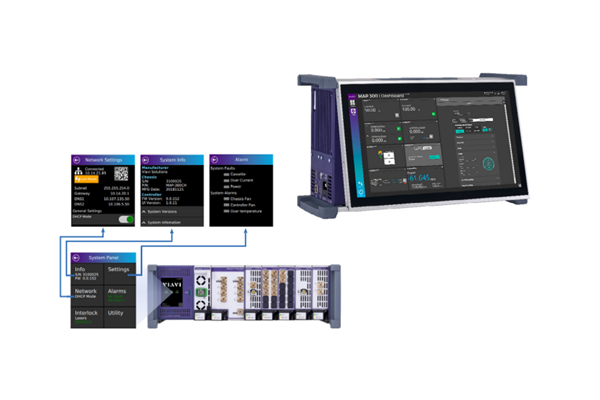

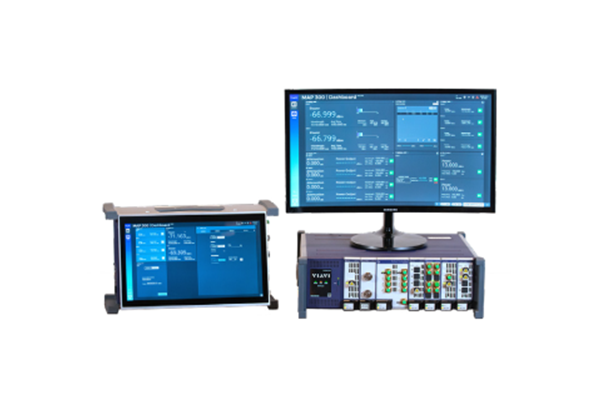

完全モジュール型光テストおよびラボと生産用測定プラットフォーム
光デバイス・伝送装置の開発から製造まで幅広く対応するマルチアプリケーションプラットフォーム (MAP)。
3.5インチタッチスクリーン搭載により設定に素早くアクセス、またWebベースのインターフェースでマルチユーザアクセスも可能。
またラボ＆製造環境での光通信テストおよび測定用の業界最大のホットスワップ対応モジュール群がラインアップされています。
VIAVI
マルチアプリケーションプラットフォーム
MAP-330/380
お客さまの環境・用途に合わせて選択。
1.HTMLベースのグラフィカルUser I/F
2.ローカルマネジメントI/F
MAP-330：3スロットメインフレーム (4タイプあり)
MAP-380：8スロットメインフレーム (3タイプあり)
【光源とアンプ】
mTLG-C2：光源モジュール (C/Lバンド、最大4本レーザー)
mSRC-C2：850,1300,1310,1490,1550,1625nm用光源
mBBS-C1：C/Lバンド光源でASE 100mW出力
mSRC-C23000SA：Oバンド光アンプ
mEDFA-C1：エルビウムドープファイバ増幅器
【光信号コンディショニング】
mVOA-C1：可変ATT
mVBR-C1：可変後方反射器
mUTL-C1：パッシブユーティリティモジュール
mPCX-C1：偏波スクランブラ、コントローラ、スタビライザ
mTFX-C1：マルチポートチューナブルフィルタ
mOSW-C1/mlSW-C1：光スイッチ
mOSX-C1：クロスコネクト光スイッチ
mUTL-C1：パッシブユーティリティモジュール
【光パワーとスペクトラム測定】
mOPM-C1：光パワーメータ
mOSA-C1：光スペクトラムアナライザ
mHROSA-A1：
波長計付き高分解能光スペクトラムアナライザ
※対応プラットフォームがMAP-230/280
光デバイス・伝送装置・ネットワーク 関連ソリューション
光源・光パワーメータ 一体型、優れた操作性と機能
横河計測
マルチフィールドテスタOLTS
AQ1100
- 光源により3モデルをラインアップ
- SM1310/1550nm
- SM1310/1550/1625nm
- MM850/1300nm、SM1310/1550nm
- 用途別に3種類の光パワーメータを選択可能
- 光パワーメータ： -70～+10dBm
- ハイパワー光パワーメータ： -50～+27dBm
- PONパワーメータ： 1490/1550nmを分離同時測

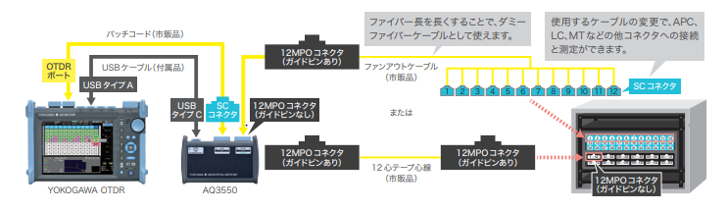

OTDRと連動して動作するSMF用光スイッチ
横河計測
OTDR用光スイッチボックス
AQ3550
OTDRからの制御で12チャネル全て、または任意の複数のチャネルの連続測定が可能。
あらゆるWDMサービス展開用のフィールド対応
VIAVIソリューションズ
光スペアナモジュール
OSA-4100
- 最小のフルバンドおよび高解像度ソリューション
- CWDM および DWDM 信号 (1260～1650nm) をテスト
- 最小チャンネル間隔 37.5/50/100GHz (ITU-T G.694)
- チャンネルパワー、波長、オフセット、OSNRを測定
- チャンネルパワーと波長用ドリフトテストアプリケーション
- CATV信号をテストするための高入力パワー範囲
- 固定またはチューナブルトランシーバー用のSFP/SFP+スロット
1台で偏波制御・解析機能を提供
Keysight Technologies
光コンポーネントアナライザ
N7788C
- シングル掃引で最高の確度 複数回の掃引によるアベレージングが不要
- 部品の光経路長に制限なし
- 1240nm～1650nmの動作波長範囲
- 1MHzの最大サンプリングレート
- DGD測定範囲は0ps～1000ps
- PMD測定範囲は0ps～300ps
- SOP測定の不確かさは1.5°
- DOP測定の不確かさは±2%
- 測定パラメータ：DGD/PMD/PDL/パワー/損失/TE/TM-損失
Jones matrices/Mueller matrices/2次PMD
お問い合わせ
他にも、計測器（測定器）を多数取りそろえています。お客さまのご希望に沿った機種をご提案させていただくことも可能です。ぜひ、ご相談ください。
