GyroEye インサート

MR技術で現場のインサート墨出しの生産性が3倍に！
GyroEye インサートでは設計担当もワンクリックで準備完了！

対応アプリのご紹介

GyroEye インサートは Magic Leap 2 で動作する AR/MRソリューションです。
インサート墨出し作業を効率化できる機能を搭載しています。

ご利用いただくためには、別途、NYKシステムズ社の建築設備専用CAD【Rebro】が必要です。

GyroEye インサートについて

GyroEye インサートはAR/MRソリューションである GyroEye のオプション機能です。

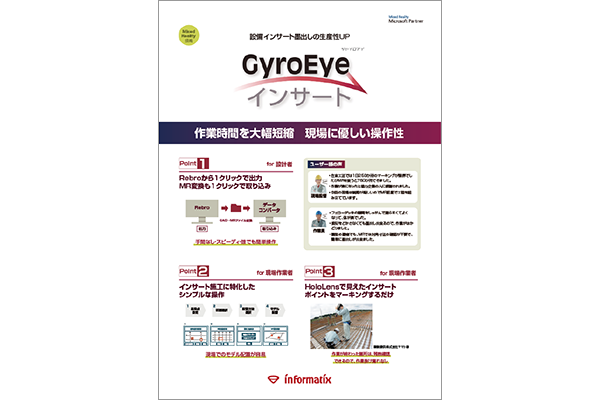

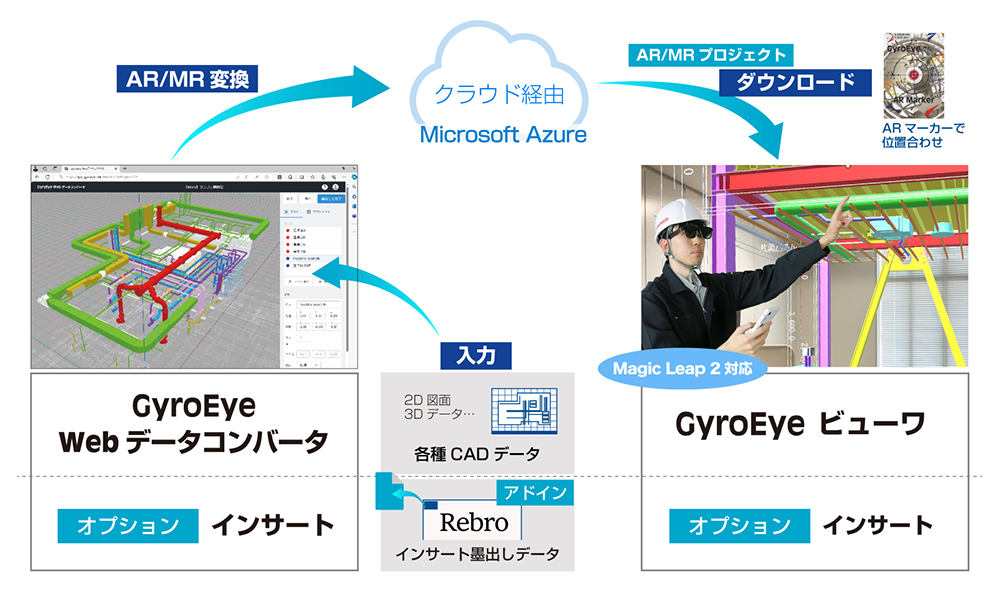

GyroEye Webデータコンバータ/GyroEye ビューワに Rebro アドインから出力されるインサート墨出しデータの連携機能をオプションとして追加することで、CAD設計担当者の手間を増やすことなく、インサート墨出しの生産性を3～5倍に向上することが可能となります。

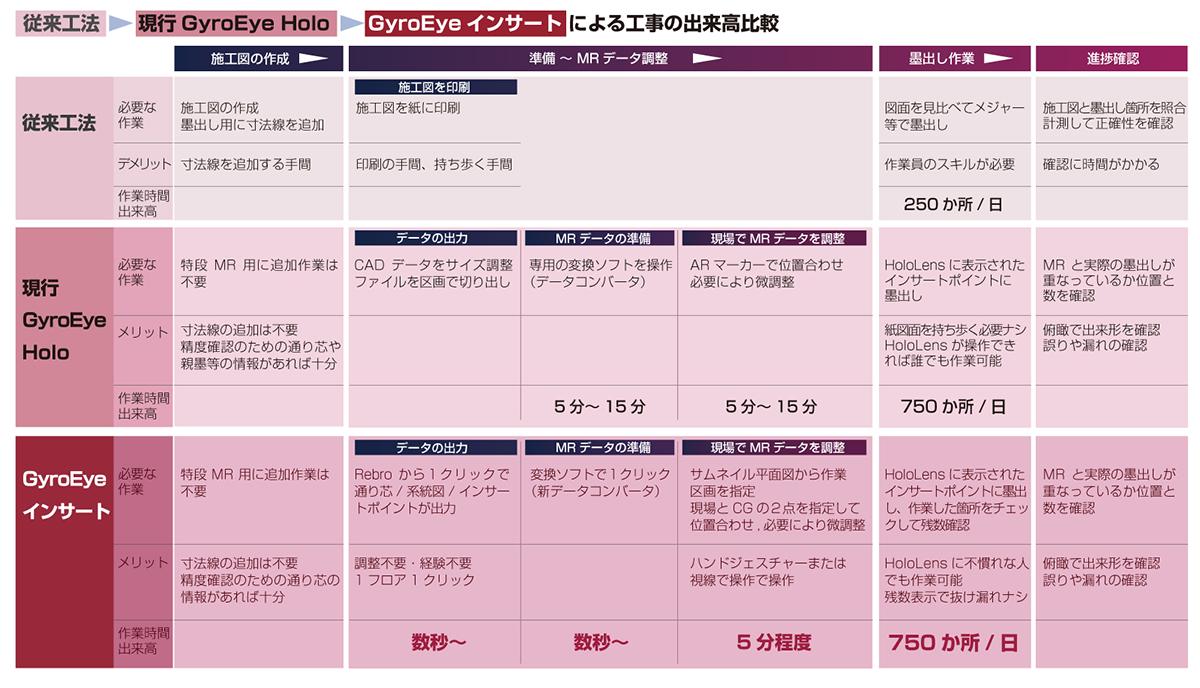

生産性向上に対する GyroEye インサートオプションの有効性

現場作業者	CAD設計担当者
現場側の生産性が飛躍的に向上！	事務所側のデータの準備に。手間も時間も経験も不要！

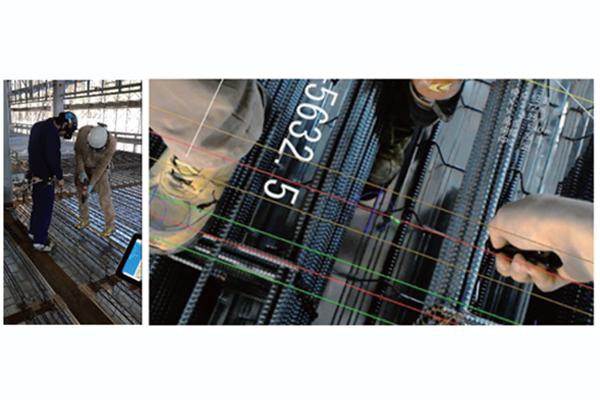

現場で Magic Leap 2 を装着した人の目の前には施工図にあるインサートのポイントの他、通り芯、配管ルート情報が原寸大で表示されます。紙図面の確認や手で測る作業は必要なく、MR表示されているインサートの位置を指し示すだけです。また、インサート墨出しの残数を確認できるので作業の抜け漏れがありません。 MR墨出しの評価は既存工法の数倍の生産性を実現しています。	GyroEye インサートは NYKシステムズ社の設備 CAD Rebro (レブロ) と連携しており、Rebro の専用ボタンを1クリックするだけで設計情報からインサート墨出しに必要なデータを自動的に出力できます。 Rebro から出力されたファイルの取り込みは GyroEye Webデータコンバータで操作は1クリックのみです。

現場作業者

CAD設計担当者

現場側の生産性が飛躍的に向上！

事務所側のデータの準備に。
手間も時間も経験も不要！

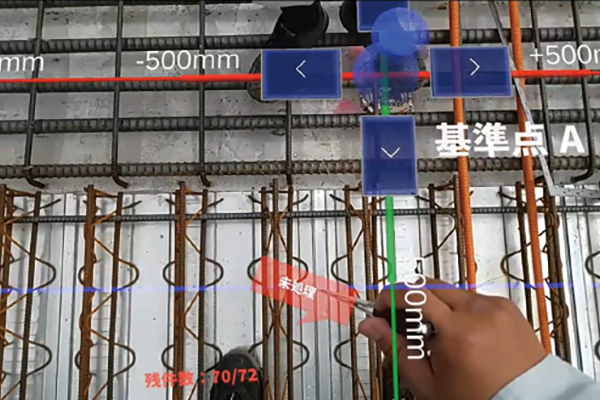

現場で Magic Leap 2 を装着した人の目の前には 施工図にあるインサートのポイントの他、通り芯、配管ルート情報が原寸大で表示 されます。
紙図面の確認や手で測る作業は必要なく、MR表示されているインサートの位置を指し示すだけです。
また、 インサート墨出しの残数を確認できるので作業の抜け漏れがありません。
MR墨出しの評価は既存工法の数倍の生産性を実現しています。

GyroEye インサートは NYKシステムズ社の設備 CAD Rebro (レブロ) と連携しており、Rebro の専用ボタンを1クリックするだけで設計情報からインサート墨出しに必要なデータを自動的に出力できます。
Rebro から出力されたファイルの取り込みは GyroEye Webデータコンバータで操作は1クリックのみです。

MR墨出しで期待できる効果

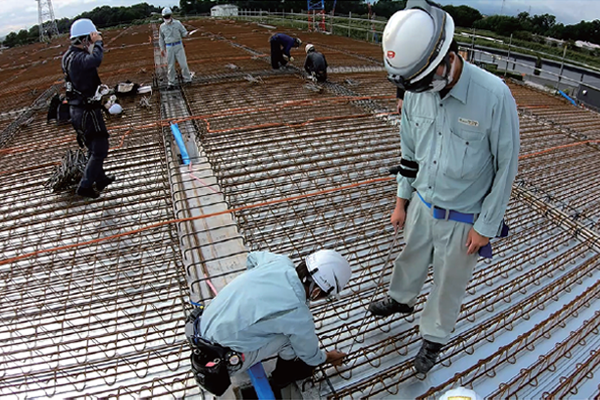

現場では飛躍的に生産性が向上	ユーザーによる検証では従来工法に比べて3、4倍の効率化。さらに現場で資材の移動が不要。

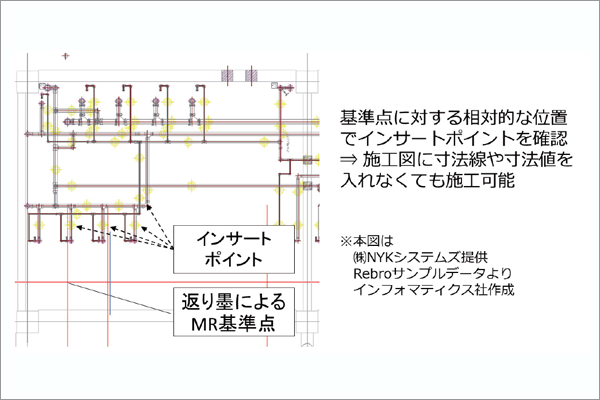

施工図の準備時間が大幅に短縮	施工図に寸法線、寸法値を記述する必要なし。面倒な電卓の計算作業も不要。

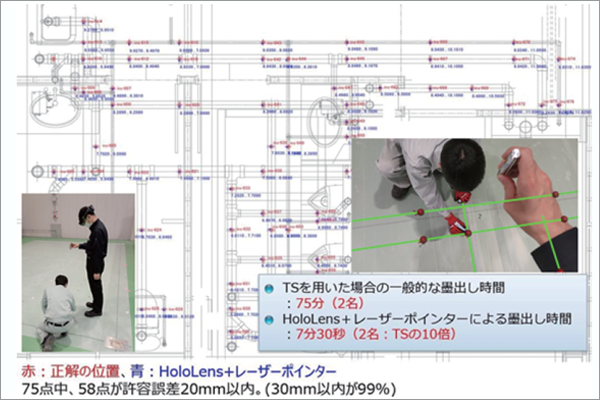

作業者は経験もスキルも不要	MRで見えているインサートの位置を指し棒やレーザーポインターで指し示すだけ。
誰でも簡単にデータを準備	Rebro の専用ボタンを1クリック。 GyroEye インサート側でも1クリックでデータ取り込み。

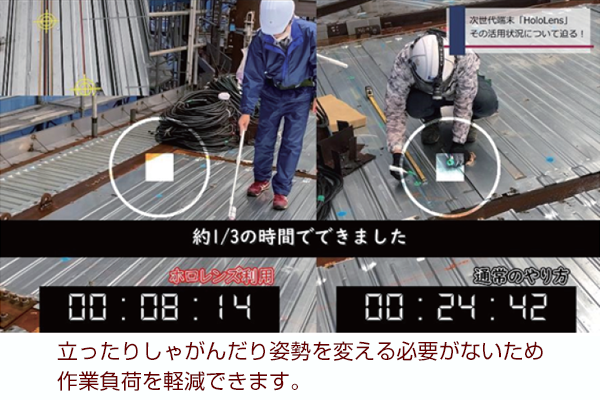

作業者の肉体的な負担が軽減	作業の時間短縮に加えて、しゃがむ、測る、墨出し、立つといった動作が不要。

※ インサートの作業時間・出来高について：従来工法については、GyroEye ユーザー事例より、またインサート作業については、ユーザーさまとの実証で取得した数値です。

GyroEye インサートオプションの製品構成とレンタルプラン

☆ GyroEye シンプルプラン (インサートオプション付き)	GyroEye オールインワンパック (インサートオプション付き)	GyroEye Magic Leap 2 追加パック (インサートオプション付き)
ハード・Magic Leap 2 x 1	ハード・Magic Leap 2 x 1 ・ノートPC x 1 ・ポケットwifi x 1	ハード・Magic Leap 2 x 1
ソフト・GyroEye Webデータコンバータ＋ GyroEye インサートオプション・GyroEye (Magic Leap 2用ビューワアプリ) ＋ GyroEye インサートオプション	ソフト・GyroEye Webデータコンバータ＋ GyroEye インサートオプション・GyroEye (Magic Leap 2用ビューワアプリ) ＋ GyroEye インサートオプション	ソフト・GyroEye (Magic Leap 2用ビューワアプリ) ＋ GyroEye インサートオプション
概算月額：240,000円/月	概算月額：268,000円/月 ※1	概算月額：120,000円/月
お手元のPCからデータ変換、レンタルした Magic Leap 2 でのMR活用が可能な、安価なプランです。	Magic Leap 2 へのネットワーク接続設定が不要で、誰でも、すぐにMR活用が可能なプランです。	既に GyroEye のデータ変換環境をお持ちの方のデバイス追加プランです。
利用開始には Magic Leap 2 への自社ネットワークの接続設定が必要です。	最速10分で利用開始可能です。	利用開始には、Magic Leap 2 の自社ネットワークの接続設定と利用中の GyroEye 環境へのログインが必要です。
