最新計測器の動向、便利な測定機能
～パワーアナライザ編～

最新のパワーアナライザの特長

電力計の基本的な役割は、機器の消費電力を測定する製品で、製品の開発、検証、評価など、幅広い用途で使用されています。一般的には、電圧、電流、電力のパラメータを測定します。電力計のなかでも電力解析能力を高めたものがパワーアナライザと呼ばれる機種です。パワーアナライザは、デジタルオシロスコープの技術を応用したデジタルサンプリングにより、従来のパラメータに加えて、位相角、力率、電力積算値、電流積算値、周波数など、同時に多くのパラメータを応答性よく測定することができます。また、機種によってはIEC61000-3-2やIEC61000-3-3などの規格に対応した高調波、フリッカ測定などEMC適合の試験ができるものや、自動車の新燃費試験方法である最新規格 WLTPモードに対応したものなど、高機能化が進んでいます。

大容量インバータ効率試験に苦労していませんか？

近年、電気エネルギーの高効率化を実現するために、より高精度でモーターやインバータの制御状態を評価するケースが増えてきています。横河計測 WT1800E は最大6ch入力ま で直接入力することができます。あるいは電流センサー用電源オプション（/PD2）を搭載することで、AC/DC電流センサーを使った 大電流測定ができるため、インバータ評価における単相入力/三相出力のインバータ効率試験が可能です。また、モーター評価機能 （オプション）を搭載することで、電圧、電流、電力、高調波データに加え、回転速度（A相、B相、Z相）、トルクの変化も同時 に観測できます。さらに、標準搭載された高速データ収集機能を使えば5msごとの三相電圧、電流、電力データを収集できます。

※出典・参照：横河計測 アプリケーションノート「WT1800E EV/PHV自動車の大容量インバータ効率試験」

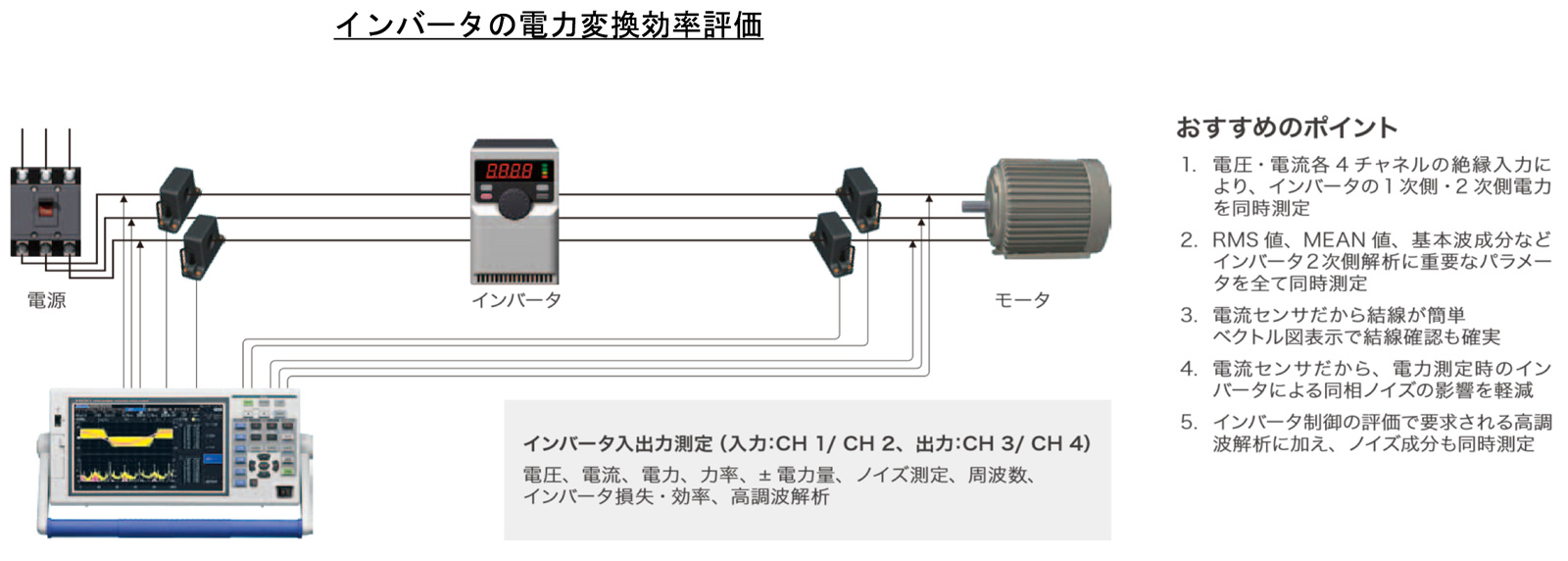

効率の時間変動評価に苦労していませんか？

※出典・参照：日置電機　PW3390製品カタログ

横河計測　WT1806E

最大6チャネルの電力入力、バラエティーに富んだ画面の組み合わせ表示、PCとの親和性、数値と波形解析機能、幅広い周波数入力範囲とその環境性能から、
電力、効率および高調波測定が求められる最先端のアプリケーションにフレキシブルに対応します。

WT1806E

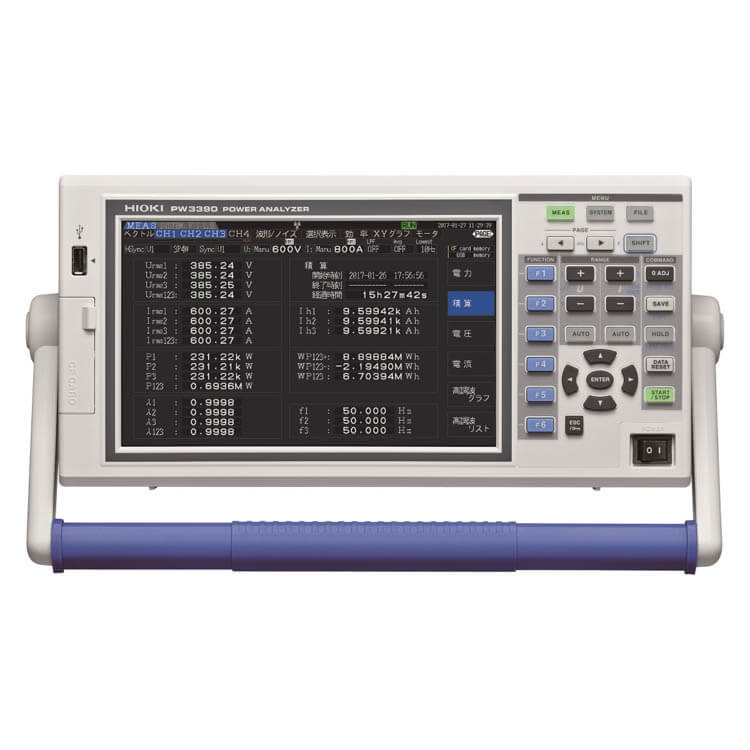

日置電機　PW3390

クラストップレベルの電力基本確度を実現。200kHzの測定帯域と、
高周波までフラットな振幅・位相特性。電流センサの位相補正機能と併用して、高周波かつ低力率な電力も正確に測定します。

PW3390
