サービス内容

10～80GHz帯の誘電率測定に対応したスプリットシリンダ共振器を、短期・長期のいずれでもレンタルいただけます。

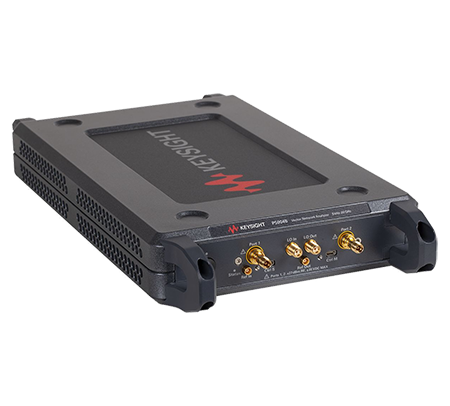

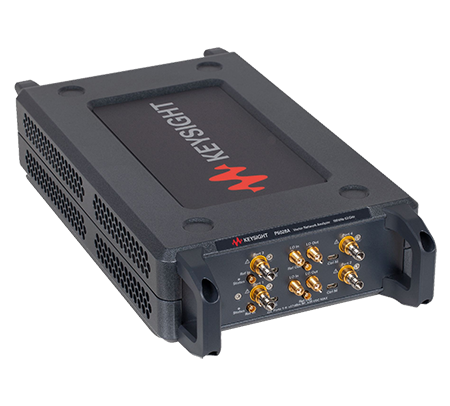

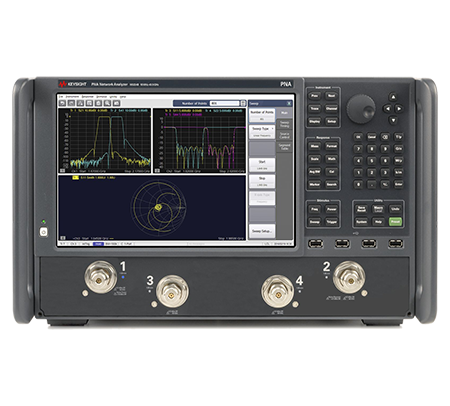

スプリットシリンダ共振器とKeysight Technologies社製のベクトル・ネットワーク・アナライザ (VNA) を組み合わせることで、フィルム、シート、基板などの板状材料の誘電率および誘電正接を測定できます。
VNAもあわせてレンタルすることで、誘電率測定に必要な測定システム一式を構築できます。
また、接続部品、自動測定ソフトウェア、制御用PCなど、測定に必要な周辺機器もレンタル可能です。
お客さまが保有されている設備や測定周波数、測定対象に応じて、最適な機器構成をご提案します。

製品構成例

こんな方におススメ

• 5G・6Gなど、次世代移動体通信向けの材料開発や機器設計を行っている方
• ミリ波帯を利用する通信機器、アンテナ、デバイスを開発・設計している方
• AIサーバーや高速通信機器向けの基板、ケーブル、コネクタ材料を開発している方
• 半導体パッケージや高周波モジュール用材料を開発・評価している方
• プリント基板、樹脂シート、フィルム、積層材料などの誘電率・誘電正接を評価したい方
• 低損失材料の周波数特性、材料間の性能差、製造ロットによるばらつきを評価したい方
• 研究開発だけでなく、受入検査や品質管理にも誘電率測定を活用したい方
• 測定装置を購入する前に、実際の測定環境で性能や運用性を確認したい方
• 一時的な開発案件や評価試験のために、短期間だけ測定システムを利用したい方

製品紹介

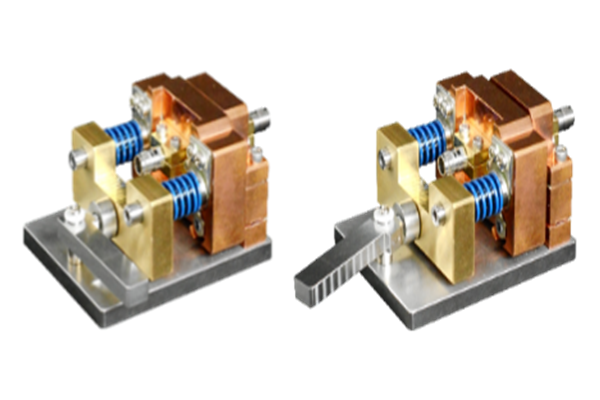

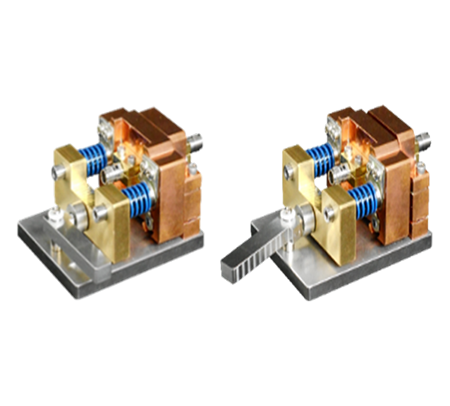

10～80GHzにおけるフィルム、シート、基板などの板状材料の誘電率 (Dk) および誘電正接 (Df) を測定できるスプリットシリンダ共振器です。
tanδ 0.03以下の低損失誘電材料の評価に適しています。

サービスの強み

1. 測定者が変わっても、ばらつきの小さい測定が可能

スプリットシリンダ共振器は、上下に分割された共振器の間へ板状試料を挟んで測定します。
ばねによる挟み込みなので、試料の設置が簡単で、測定者による位置合わせや調整の影響を受けにくいため高い測定再現性を得られます。
同じ試料を繰り返し設置した場合や、担当者を変更した場合でも、ばらつきの小さい安定した測定が可能です。
研究開発における材料間の比較だけでなく、製造条件や製造ロットによるわずかな特性差の評価にも適しています。

• 測定再現性の評価結果はこちら

2. 試料の設置から測定結果の取得まで短時間

試料を共振器の間へ挟み、測定を開始するだけで、誘電率と誘電正接を短時間で取得できます。
複雑な調整や解析作業を必要とせず、専用ソフトウエアがVNAの制御から測定結果の算出・表示までを自動で行いますので、1試料15秒という超短時間で測定できます。
試料交換も容易なため、複数の材料や製造条件の異なる試料を効率よく連続測定できます。
多数の試料を比較する研究開発、材料選定、受入検査、品質管理などにも適しています。

3. 板状試料を複雑な加工なしで測定

フィルム、シート、樹脂板、基板材料などの板状試料を、伝送線路や特殊な測定セルへ加工することなく測定できます。
試料作製にかかる時間と負担を抑えられるほか、加工による材料特性の変化や試料作製誤差の影響も低減できます。
開発初期の試作品や少量材料についても、迅速に誘電特性を評価できます。

4. 国際的な標準化にも採用される信頼性の高い測定方式

スプリットシリンダ共振器は、低損失材料の誘電率・誘電正接を高精度に測定できる方式です。
EMラボのスプリットシリンダ共振器は、米国国立標準技術研究所 (NIST) が進める誘電率・誘電正接の標準物質開発において、標準値を決定するための測定装置として採用されています。
高い再現性と測定効率を両立しており、先端材料の研究開発から製造現場の品質評価まで、信頼性の高い測定データを必要とする用途に活用できます。

5. 温度特性・湿度特性も取得可能

温度特性用・湿度特性用のスプリットシリンダ共振器を使用することで、温度や湿度を変化させながら、材料の誘電率・誘電正接を測定できます。
常温での材料特性だけでなく、高温・低温環境や高湿度環境における誘電特性の変化を把握できるため、実際の使用環境を想定した材料評価や信頼性試験に活用できます。
自動車、通信機器、電子部品、基板材料など、温度や湿度の変化にさらされる製品の材料選定や設計、シミュレーション用データの取得にも適しています。

測定例はこちら

• 温度特性
• 湿度特性

料金プラン

別途お問い合わせください。

導入事例

スプリットシリンダ共振器による誘電率測定システムは、電子材料、通信機器、自動車、化学材料など、幅広い分野における研究開発や品質評価に活用されています。

主な導入・活用事例

• プリント基板用の低損失材料の開発・評価
• AIサーバー向け基板材料および高速伝送材料の開発
• 半導体パッケージ材料の誘電特性評価
• 5G・6Gなどの高周波・ミリ波通信向け材料の研究開発
• 高周波回路用基板や低損失誘電材料の開発・比較評価
• 車載レーダー向け基板・樹脂材料の研究開発
• フィルム、シート、接着材料などの誘電特性評価
• 材料のロット管理や製品出荷時の品質検査

本製品は、世界各国の企業や研究機関で使用されており、材料開発から製品設計、品質管理、出荷検査まで、さまざまな用途で活用されています。
